無源墨水屏手機殼的NFC天線線路板是實現“無電池?zé)o線供能與數據傳輸”的核心組件，其本質是一條集成于手機殼內，并通過精密設計的NFC線圈（通常有漆包線繞制與柔性線路板制造兩種工藝），本次產品為柔性線路板FPCB工藝。基于13.56MHz射頻技術，與手機NFC模塊形成電磁耦合：一方面，手機觸碰時通過電磁感應為手機殼內的電子墨水屏及控制電路無線供電（無需額外電池）；另一方面，同步完成數據雙向傳輸（如手機端發送的圖片、文字指令），驅動墨水屏刷新顯示內容。其設計需兼顧小型化（適配手機殼輕薄結構）、高耦合效率（確保能量與信號穩定傳輸）及抗干擾性（避免與手機其他無線模塊沖突）。
一、產品定義
無源墨水屏手機殼的NFC天線線路板是實現“無電池?zé)o線供能與數據傳輸”的核心組件，其本質是一條集成于手機殼內，并通過精密設計的NFC線圈（通常有漆包線繞制與柔性線路板制造兩種工藝），本次產品為柔性線路板FPCB工藝。基于13.56MHz射頻技術，與手機NFC模塊形成電磁耦合：一方面，手機觸碰時通過電磁感應為手機殼內的電子墨水屏及控制電路無線供電（無需額外電池）；另一方面，同步完成數據雙向傳輸（如手機端發送的圖片、文字指令），驅動墨水屏刷新顯示內容。其設計需兼顧小型化（適配手機殼輕薄結構）、高耦合效率（確保能量與信號穩定傳輸）及抗干擾性（避免與手機其他無線模塊沖突）。
二、產品特性

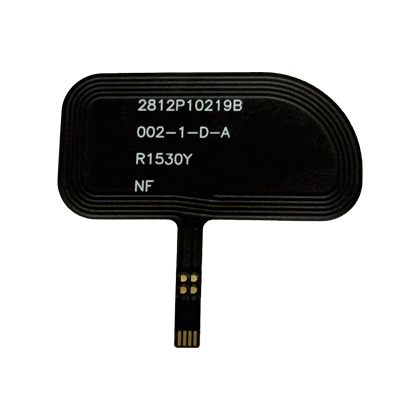

其采用柔性PI基FCCL為載體，通過鉆孔去污、圖形轉移、電鍍蝕刻等線路板工藝制作成平面線圈（線寬精度±10μm），結合真空層壓工藝實現線圈與PI膜的緊密貼合，確保電磁耦合效率；工藝中采用表面阻焊處理（如綠油/黑油涂層）降低信號干擾，同時通過熱壓整形工藝適配手機殼弧度，兼顧輕?。ê穸取?.3mm）與耐彎折性；材料選擇上兼顧高導電性與柔性，最終實現高能量傳輸效率、低損耗（介電損耗角正切≤0.001）及與手機殼的一體化美觀性。
三、產品技術支撐
無源墨水屏手機殼NFC天線線路板的技術支撐核心體現在材料、電磁設計與精密制造三大維度：材料層面，采用高導電性（銅箔電阻率≤1.7μΩ·cm）、高柔性（斷裂伸長率≥200%）的PI膜或PET基板，結合低損耗介質材料（介電損耗角正切≤0.001），保障電磁能量高效耦合與耐彎折性；電磁設計層面，基于13.56MHz射頻原理優化螺旋/平面回路線圈結構（線寬精度±10μm），通過仿真模擬實現手機觸碰時電磁感應能量采集效率≥70%，同時確保數據雙向傳輸穩定性；工藝層面，運用圖形轉移/電鍍蝕刻工藝制作線圈，配合真空層壓、熱壓整形等工藝，實現線圈與基板緊密貼合（厚度≤0.3mm），并適配手機殼弧度，最終支撐無電池?zé)o線供能與長效顯示功能的落地。
特色材料技術：
介電常數相對穩定、尺寸漲縮系數較??；
特色工藝技術：
線寬可控、線距可控；
組件化技術：
LCR參數與阻抗匹配技術（設計與制造）；
耦合增強與形狀優化技術（設計與制造）；
天線尺寸與結構設計技術（設計與制造）；
四、產品制造流程

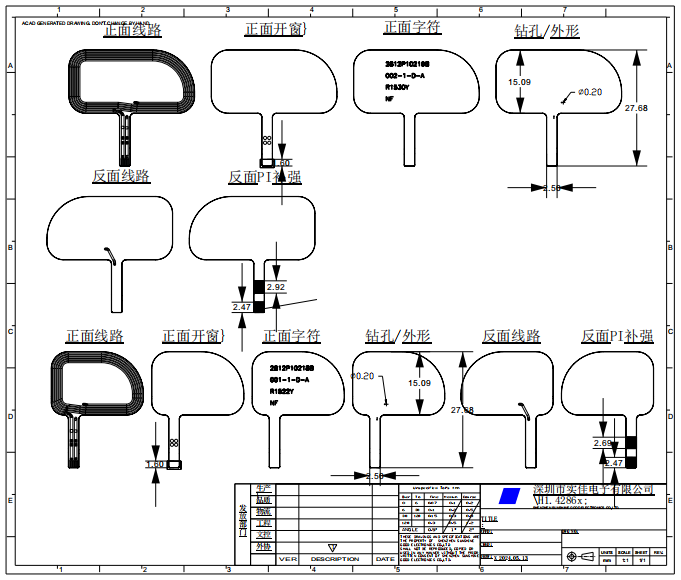

雙面FCCL+覆蓋膜開料、CNC鉆孔、黑孔、電鍍、圖形轉移、曝光顯影蝕刻、貼合、壓合、測試等；
五、核心QC工序
孔厚控制、線路缺陷測試、LC電路性能測試
六、產品測試報告
《無源墨水屏手機殼NFC天線射頻測試報告》
七、產品直屬：NFC墨水屏模組
NFC墨水屏模組是一種將近場通信（NFC）技術與電子墨水屏深度融合的創新硬件模組，其核心技術在于通過NFC無線取電實現無電池供電，并利用電子墨水屏的低功耗特性實現靜態內容長效顯示。核心組包括：
(1) NFC天線：用于與NFC芯片電路配合實現無線通信射頻場。
(2) NFC模塊：基于NFC核心芯片，受控于主控芯片，實現與手機NFC協議數據收發；
(3) 電子墨水屏：采用微膠囊電泳顯示技術，通過電場控制黑白粒子排列，斷電后顯示內容仍可保留；
(4) 柔性電路組件：連接NFC模塊與屏幕的驅動電路，實現信號傳輸與供電；
該模組通過NFC觸碰即可完成數據傳輸與屏幕刷新，超低功耗運行，適用于智能工牌、手機殼、電子標簽等場景，兼具環保性與交互便捷性。
八、產品終屬：
倉儲物流管理：用于貨架標簽、周轉箱電子牌、物流跟蹤標簽、NFC無源鎖等。
零售業創新：智能吊牌，顯示商品詳情、促銷信息，支持消費者通過手機NFC讀取產品真?zhèn)悟炞C及線上跳轉購買。
辦公與活動：包括企業工牌、會議臺卡、宴會席卡、校園證件等。
消費電子配件：NFC墨水屏手機殼、NFC智能備忘錄、NFC電子留言板等場景應用。
航空與交通服務：NFC電子登機牌、NFC電子行李牌
教育及生活工具：用于學生證、單詞背誦卡等場景
以下圖文內容為NFC墨水屏手機殼的基礎說明。

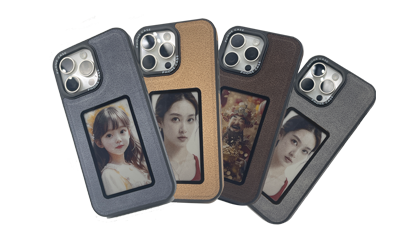

NFC墨水屏手機殼是一款融合近場通信技術與電子墨水屏的創新配件，通過手機NFC功能觸碰即可實現無電池?zé)o線傳輸，用戶可隨時將個性化圖片、文字等內容投射至屏幕顯示。適用場景涵蓋商務備忘、旅行票務、學習打卡等，實測可作電子留言板、地鐵路線圖顯示或單詞背誦工具，未來還可拓展智能家居聯動功能。目前主流適配iPhone系列，安卓機型逐步覆蓋，價格親民且支持個性化定制，兼具科技感與實用性。
